電液動百葉閥(圓式、窗式)
概述

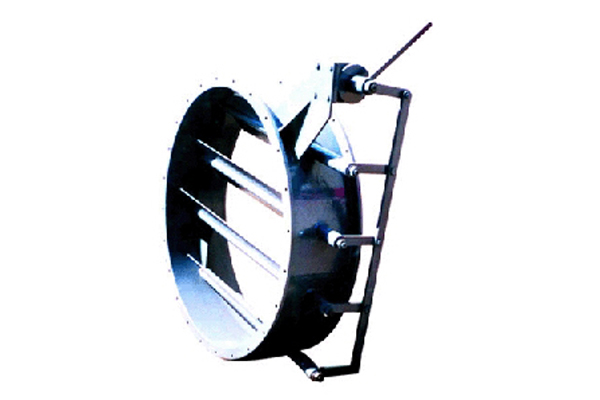

電液動百葉閥廣泛應用于建材、冶金、礦山、電力等生產行業中，專門用來控制調節管路中的流量。電液推桿通過曲柄、連桿帶動各百葉軸，使百葉板同步旋轉到調節目的。
特點
百葉、多軸液體均勻，啟閉力矩小，動作靈敏，性能可靠。
參數
●主要性能參數
|
公稱壓力 |
殼體試驗壓力 |
介質溫度 |
介質流速 |
適用介質 |
泄漏率 |
閥門啟閉速度 |
|
0.01MPa |
0.05MPa |
≤２５０℃ |
≤２5m/s |
含塵氣體 |
≤３％ |
25秒／90° |
●主要零件材料
|
名稱 |
閥體、百葉板、連桿、支架、曲柄 |
閥軸 |
|
材料 |
碳素結構鋼 |
不銹鋼 |
●外形尺寸及技術參數（圓式）
|
DN |
D1 |
D |
L |
L1 |
L2 |
L3 |
L4 |
H |
b |
n-d |
軸數 |
電液推桿型號 |
電機功率 |
|
500 |
600 |
645 |
220 |
360 |
420 |
560 |
340 |
1457 |
14 |
20-φ22 |
3 |
DYT-700I |
0.75 |
|
600 |
705 |
775 |
220 |
360 |
490 |
630 |
380 |
1557 |
14 |
20-φ26 |
3 |
||
|
700 |
810 |
875 |
240 |
380 |
540 |
680 |
430 |
1634 |
16 |
24-φ26 |
3 |
||
|
800 |
920 |
975 |
240 |
380 |
600 |
740 |
500 |
1725 |
16 |
24-φ30 |
3 |
||
|
900 |
1020 |
1075 |
260 |
400 |
650 |
790 |
550 |
1807 |
16 |
24-φ30 |
3 |
||
|
1000 |
1120 |
1175 |
260 |
400 |
700 |
840 |
600 |
1892 |
16 |
28-φ30 |
3 |
||
|
1100 |
1220 |
1275 |
280 |
420 |
750 |
890 |
660 |
2020 |
18 |
28-φ30 |
4 |
DYT-10000I |
1.1 |
|
1200 |
1320 |
1375 |
280 |
420 |
815 |
955 |
725 |
2180 |
18 |
32-φ30 |
4 |
||
|
1400 |
1520 |
1574 |
300 |
440 |
900 |
1040 |
800 |
2282 |
18 |
36-φ30 |
4 |
||
|
1600 |
1730 |
1790 |
320 |
460 |
1000 |
1140 |
900 |
2505 |
20 |
40-φ30 |
4 |
||
|
1800 |
1930 |
1990 |
340 |
500 |
1120 |
1280 |
1000 |
2760 |
22 |
44-φ30 |
4 |
DYT-14000I |
2.2 |
|
2000 |
2130 |
2190 |
360 |
520 |
1220 |
1380 |
1100 |
2935 |
22 |
48-φ30 |
4 |
||
|
2200 |
2340 |
2405 |
380 |
550 |
1330 |
1490 |
1230 |
3037 |
22 |
52-φ33 |
4 |
DYT-21000I |
3 |
|
2500 |
2640 |
2705 |
420 |
570 |
1475 |
1635 |
1355 |
3492 |
24 |
56-φ33 |
5 |
||
|
2800 |
2960 |
3030 |
440 |
590 |
1635 |
1795 |
1505 |
3675 |
26 |
64-φ36 |
5 |
||
|
3000 |
3160 |
3230 |
460 |
610 |
1735 |
1895 |
1605 |
3955 |
26 |
68-φ36 |
5 |
●外形尺寸及技術參數（窗式）
|
L |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
X |
Y |
n-d |
電液推桿型號 |
配套風機型號 |
|
160 |
128 |
160 |
182 |
21 |
126 |
148 |
4 |
3 |
14-7 |
DUT-1500I |
9-19 |
|
144 |
176 |
198 |
104 |
135 |
160 |
||||||
|
160 |
192 |
214 |
115 |
150 |
171 |
||||||
|
179 |
212 |
233 |
120 |
162 |
185 |
||||||
|
202 |
236 |
256 |
145 |
180 |
204 |
||||||
|
160 |
196 |
228 |
250 |
128 |
165 |
184 |
4 |
3 |
14-7 |
9-26 |
|
|
221 |
252 |
275 |
144 |
177 |
200 |
||||||
|
245 |
284 |
299 |
160 |
192 |
216 |
||||||
|
274 |
305 |
238 |
179 |
212 |
235 |
5 |
4 |
18-7 |
|||
|
309 |
340 |
365 |
202 |
236 |
261 |
9-19 |
|||||
|
160 |
227 |
270 |
293 |
293 |
204 |
232 |
4 |
3 |
14-7 |
||
|
256 |
296 |
822 |
184 |
228 |
250 |
||||||
|
288 |
330 |
354 |
207 |
252 |
276 |
5 |
4 |
18-4 |
|||
|
180 |
302 |
360 |
386 |
230 |
275 |
299 |
|||||
|
359 |
415 |
448 |
258 |
316 |
350 |
5 |
4 |
18-12 |
DYT-2500I |
||
|
400 |
456 |
489 |
288 |
314 |
380 |
6 |
4 |
20-12 |
|||
|
448 |
516 |
557 |
322 |
405 |
488 |
6 |
5 |
22-12 |
|||
|
512 |
574 |
621 |
368 |
440 |
484 |
7 |
5 |
24-12 |
|||
|
200 |
384 |
390 |
414 |
227 |
272 |
196 |
6 |
4 |
20-12 |
9-26 |
|
|
392 |
432 |
458 |
256 |
300 |
323 |
||||||
|
441 |
482 |
507 |
286 |
330 |
357 |
||||||
|
490 |
528 |
556 |
320 |
356 |
389 |
||||||
|
160 |
504 |
600 |
638 |
358 |
410 |
450 |
8 |
5 |
26-12 |
||
|
613 |
664 |
702 |
400 |
456 |
492 |
8 |
6 |
28-12 |
|||
|
686 |
747 |
795 |
448 |
516 |
564 |
9 |
6 |
30-12 |
|||
|
784 |
840 |
893 |
512 |
588 |
628 |
10 |
7 |
34-12 |
DYT-7000I |
||
|
180 |
256 |
290 |
314 |
199 |
231 |
254 |
4 |
3 |
14-7 |
DYT-1500I |
Y5-48 |
|
Y |
324 |
360 |
382 |
252 |
284 |
308 |
5 |
4 |
18-7 |
DYT-2500I |
|
|
409 |
443 |
465 |
315 |
348 |
371 |
5 |
4 |
18-7 |
|||
|
520 |
580 |
632 |
400 |
462 |
509 |
5 |
4 |
18-15 |
|||
|
200 |
655 |
728 |
771 |
504 |
570 |
613 |
7 |
5 |
24-15 |
||
|
160 |
815 |
888 |
935 |
627 |
690 |
737 |
8 |
6 |
28-15 |
DYT-7000I |
|
|
160 |
228 |
256 |
277 |
196 |
228 |
250 |
4 |
4 |
16-7 |
DYT-1500I |
Y4-72 |
|
256 |
288 |
300 |
224 |
256 |
278 |
||||||
|
828 |
320 |
341 |
252 |
284 |
306 |
||||||
|
180 |
320 |
355 |
374 |
280 |
315 |
336 |
6 |
4 |
20-7 |
DYT-2500I |
|
|
360 |
396 |
414 |
315 |
350 |
371 |
||||||
|
400 |
435 |
456 |
350 |
385 |
406 |
7 |
24-7 |
||||
|
180 |
480 |
511 |
536 |
420 |
455 |
476 |
6 |
6 |
24-4 |
||
|
200 |
640 |
700 |
746 |
560 |
625 |
669 |
5 |
5 |
20-15 |
||
|
220 |
800 |
860 |
900 |
700 |
765 |
809 |
5 |
5 |
20-15 |
DYT-7000I |
|
|
240 |
960 |
1008 |
1066 |
840 |
900 |
949 |
6 |
6 |
42-15 |
||
|
260 |
1280 |
1340 |
1380 |
1120 |
1188 |
1232 |
10 |
9 |
38-15 |
DYT-14000I |
|
|
320 |
1600 |
1672 |
1735 |
1400 |
1476 |
1558 |
11 |
9 |
40-15 |
DYT-7500I |
|
|
220 |
720 |
777 |
826 |
520 |
580 |
629 |
7 |
8 |
24-15 |
DYT-7000I |
Y4-73 |
|
220 |
810 |
868 |
916 |
586 |
650 |
649 |
|||||
|
240 |
900 |
959 |
1006 |
650 |
710 |
759 |
|||||
|
260 |
990 |
1048 |
1069 |
713 |
780 |
824 |
8 |
6 |
28-15 |
||
|
1080 |
1144 |
1186 |
780 |
846 |
887 |
||||||
|
1260 |
1336 |
1389 |
910 |
990 |
1042 |
DYT-14000I |
|||||
|
320 |
1540 |
1312 |
1569 |
1010 |
1120 |
1172 |
9 |
7 |
32-15 |
DYT-17500I |
|
|
1620 |
1110 |
1779 |
1170 |
1260 |
1338 |
||||||
|
420 |
1800 |
1890 |
1959 |
1300 |
1386 |
1462 |
DYT-25000I |
||||
|
1980 |
2070 |
2139 |
1430 |
1560 |
1596 |
10 |
8 |
36-15 |
|||
|
450 |
2250 |
2376 |
2459 |
1625 |
1759 |
1841 |
12 |
9 |
42-15 |
||
|
2520 |
2660 |
2732 |
1805 |
1905 |
2036 |
14 |
10 |
48-15 |
用途
廣泛應用于建材、冶金、礦山、電力等生產行業中，專門用來控制調節管路中的流量。
