GD慣性振動給料斗

概述

        GD系列慣性振動給料斗是國內近年發展起來的兼有破拱、給料、關閉三種功能的新型設備。GD系列慣性振動給料斗采用反控制動電氣控制箱，可使振動給料斗在短時間內迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的。

特點

1、GD系列慣性振動給料斗兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2、給料且可調，易于實現單機或群機自動控制，排料過程中無物料粒度偏所，并有一定的混合作用。
3、結構簡單，安裝操作簡便；運行可靠，維修方便。
4、重量輕、耗電少、運行費用低，隔振好，因損少，噪音低。
5、安裝高度低，可取代料倉錐體或部分錐體，不需要基礎和附加裝置。
6、密封性好，實現全封閉給料，無需局部除塵或防毒。

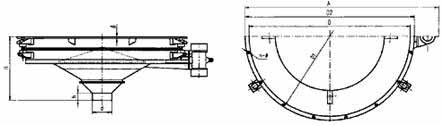

GD系列慣性振動給料斗安裝尺寸圖

料倉減壓錐安裝圖

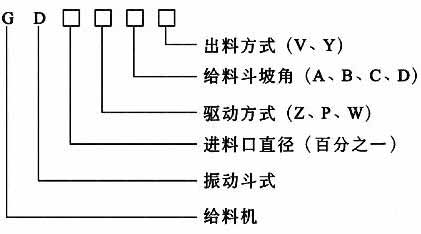

GD系列慣性振動給料斗型號說明

參數

主要技術參數





型號	直徑mm	生產率t／h	適用料倉直徑mm	適用料倉容量m3	電機功率kW	振動次數次／分	額定電壓V	重量t
GD04PA	400	20-30	500-900	1-6	0.18	1450	380	0.12
GD06PA	600	30-40	900-1200	5-15	0.25	1450	380	0.15
GD09PA	900	30-60	1000-1800	7-40	0.55	1450	380	0.35
GD10PA	1000	40-80	1500-2000	10-50	0.7	960	380	0.38
GD12PA	1200	40一80	1800-2400	30-60	1.1	960	380	0.52
GD15PA	1500	40-80	2250-3000	50-100	1×1.5	960	380	0.67
GD18PA	1800	60-120	2600-3600	60-140	1×1.5	960	380	0.86
GD20PA	2000	80-150	3000-4000	80-160	2×1.1	960	380	1.1
GD25PA	2500	80-150	3600-5000	100-200	2×1.5	960	380	1.65
GD28PA	2800	100-250	3600-6200	100-350	2×3.0	960	380	2.85
GD30PA	3000	100-250	3600-7000	100-400	2×3.0	960	380	3.42
GD36PA	3600	150-300	4000-8000	100-600	2×3.7	960	380	5.56



型號	DΦ	D1Φ	D2Φ	dΦ	A	h	H	n-Φ	外型尺寸A×D2×H
GD04PA	400	450	490	100	806	30	331	10-Φ13	806×490×331
GD06PA	600	640	680	180	1068	60	424	12-Φ13	1068×680×430
GD09PA	900	970	1030	200	1427	60	575	12-Φ18	1427×1140×575
GD10PA	1000	1070	1130	200	1663	60	600	12-Φ18	1663×1130×600
GD12PA	1200	1290	1350	200	1890	60	620	16-Φ20	1690×1350×620
GD15PA	1500	1590	1670	300	2040	60	815	18-Φ22	2040×1670×815
GD18PA	1800	1900	1970	300	2460	60	980	24-Φ22	2580×1970×980
GD20PA	2000	2090	2170	300	2820	60	1000	24-Φ22	2820×2170×1000
GD25PA	2500	2590	2670	300	3430	65	1200	30-Φ22	3430×2650× 1200
GD28PA	2800	2800	2970	350	3930	65	1280	36-Φ22	3930×3970× 1280
GD30PA	3000	3000	3170	350	4052	65	1780	36-Φ22	4052×3170×1780
GD36PA	3600	3710	3770	400	4810	65	2100	36-Φ26	4810×3770×2100



料倉減壓錐安裝尺寸圖，安裝尺寸如下：



型號	GD10PA	GD12PA	GD15PA	GD20PA	GD25PA
d1	700	850	1000	1400	1700
H1	650	780	900	1200	1450



用途

GD系列慣性振動給料斗廣泛應用于煤炭、電力、機械、化工、建樹、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸等部門的散體物科科倉破拱、給料、關閉等作業。
