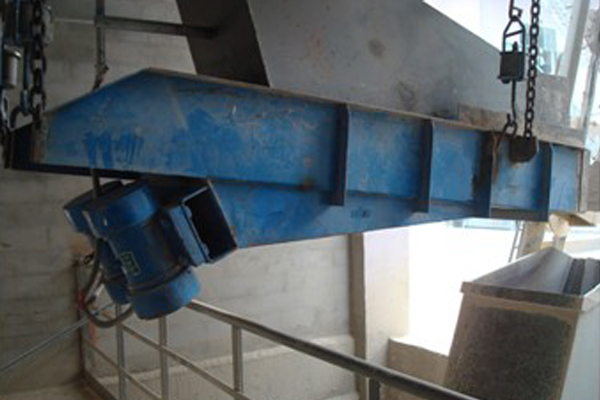

DMA系列振動給料機

概述

        DMA系列振動給料機是我廠引進比利時TOLEDO生產技術，結合我國國情設計研制的新型給料設備。DMA系列振動給料機給料時物料運行按拋物線軌跡前進,對結料槽體磨損小。

特點

　　1) 振動給料機結構合理緊湊、重量輕、整機重心偏移較小，安裝維修方便，無轉動部件，不需潤滑、運行費用較低。
　　2) 設計理論合理,整機能耗低。
　　3) 均勻定量給料，給料精度高。
　　4) 無級調節給料量，可實現自動化控制和集中控制。
　　5) 該機不適用于300°C以上的熱物料和具有防爆要求的場合。

參數



型號	生產率		雙振幅mm	額定電壓（V）	生產率	生產率	生產率	生產率	生產率
	m3/h	t/h
DMA2	1.5	2.5	1.75	AC220	0.25	0.03	3000	XKZ-5G2	18
DMA4	3	4.9			1	0.06		XKZ-5G2	52
DMA8	5.5	8.8			2.3	0.15		XKZ-10G2	80
DMA16	11	16.5			3.8	0.2		XKZ-10G2	145
DMA32	22	33			7	0.45		XKZ-20G2	234
DMA63	43	65			10.6	0.65		XKZ-20G2	410
DMA125	90	138			10	1.5		XKZ-50G2	850
DMA250	220	320	1.5	AC380	10	3		XKZ-50G2	1740

注：以上給料量是按比重1.6T/m3的河沙測定的，對于粘性物料、細粉料以及含水量過大的物料，給料量需由試驗確定。



型號	給料量		雙振幅（mm）	電壓（V）	電流（A）	有功功率（kw）	配套電控制箱	設備重量（kg）
	m3/h	t/h
DMA2	1.5	2.5	1.75	220	≤0.6	0.06	XKZ-5G2	18
DMA4	3	4.9			≤1.0	0.09	XKZ-5G2	35
DMA8	5.5	8.8			≤2.3	0.15	XKZ-10G2	74
DMA16	11	16.5			≤3.8	0.2	XKZ-10G2	145
DMA32	22	33			≤7.0	0.45	XKZ-20G2	234
DMA63	43	65			≤10.6	0.65	XKZ-20G2	410
DMA125	90	138	1.5	380	≤13.3	1.5	XKZ-40G3	730
DMA250	200	320			≤20.0	2.5	XKZ-40G3	1740

　注：以上給料量是按比重1.6t/m3的河沙測定的，對于粘性物料、細粉料以及含水量過大的物料，給料量需由試驗確定。

主要外形及安裝尺寸

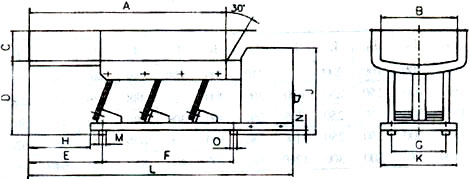

1.敞口型





型  號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O
DMA2	350	150	70	145	170	240	120	140	220	185	180	500	M6	30	20
DMA4	500	175	90	170	195	390	130	150	230	215	190	650	M8	30	30
DMA8	650	250	120	230	280	460	160	160	280	290	240	860	M8	30	30
DMA16	800	300	150	300	240	600	180	190	330	370	280	1010	M10	50	50
DMA32	850	450	180	340	310	660	280	250	410	385	360	1175	M10	50	50
DMA63	1000	600	220	360	400	700	320	300	440	450	400	1300	M12	80	80
DMA125	1250	800	300	410	600	750	400	400	560	530	520	1750	M16	80	80
DMA250	1500	1100	400	500	650	900	550	450	780	635	730	2000	M16	100	90

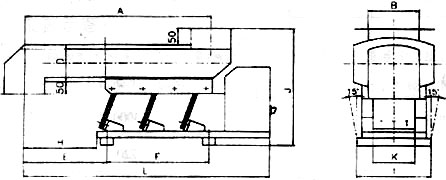

2.封閉型



型  號	A	B	C	D	E	F	G	H	I	L	M	K
DMA2F	350	150	50	80	190	240	100	160	180	500	220	120
DMA4F	500	175	50	100	210	340	120	165	190	550	230	130
DMA8F	650	250	50	150	250	400	130	240	240	895	280	160
DMA16F	800	300	50	170	255	640	160	250	280	1125	330	180
DMA32F	850	450	50	195	330	660	200	270	360	1190	410	280
DMA63F	1000	600	50	245	450	700	240	350	400	1350	440	310
DMA125F	1250	800	50	315	665	750	260	465	520	1815	560	400
DMA250F	1500	1100	50	430	640	900	280	540	730	2090	780	550



用途

        DMA系列振動給料機可廣泛應用于冶金、礦山、煤炭、建材、化工、電力、糧食、機械等行業，可將顆粒狀、粉狀物科均勻、連續、定量地送至受料裝置；特別適用于自動配料、定量包裝、 生產流程自動化、給料精度要求高的場合。
